ZESTAW NAPRAWCZY

na oderwane zawiasy od obudowy górnej (klapa matrycy) oraz obudowy dolnej (Palmrest) w laptopie

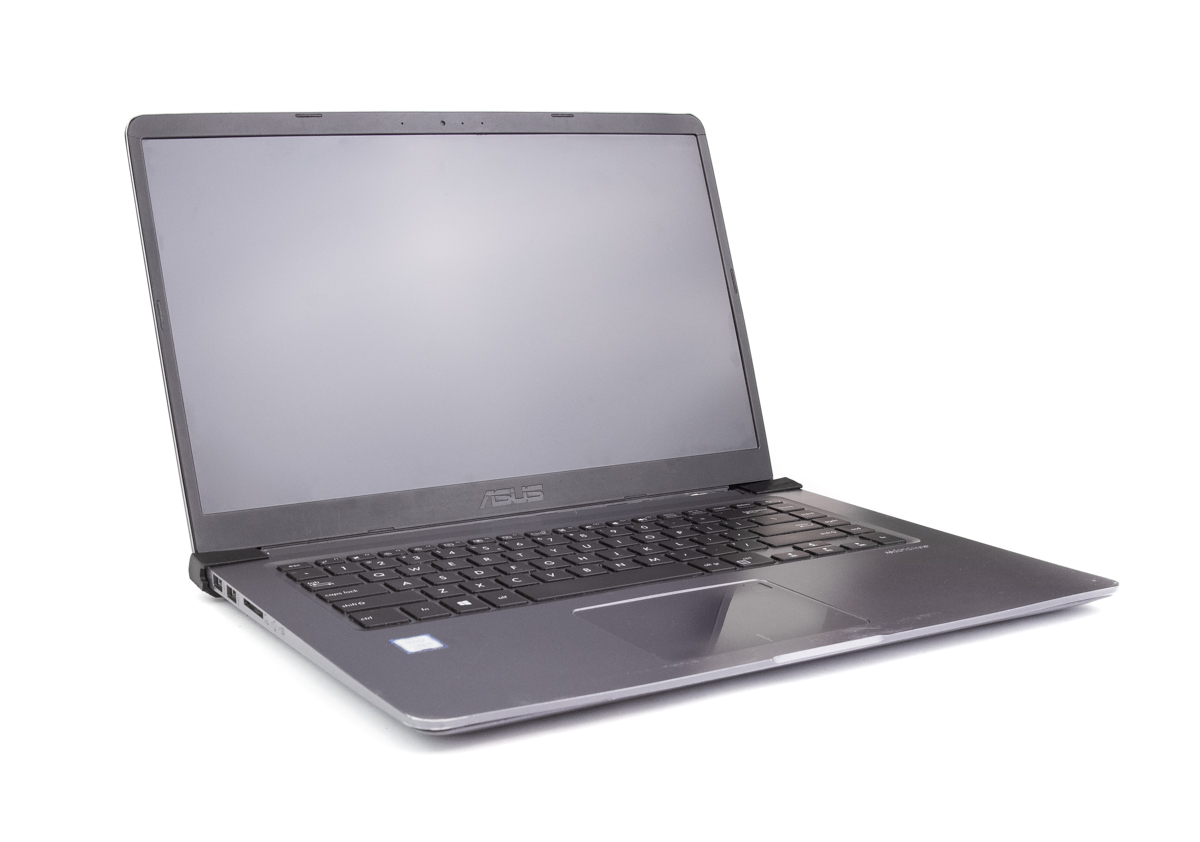

ASUS S510U S15 S510UA S5100U

ASUS X510U X510UA

ASUS A510U

• kolor: CZARNY
• do zestawu dołączona instrukcja montażu

Na innej naszej aukcji dostępne są:

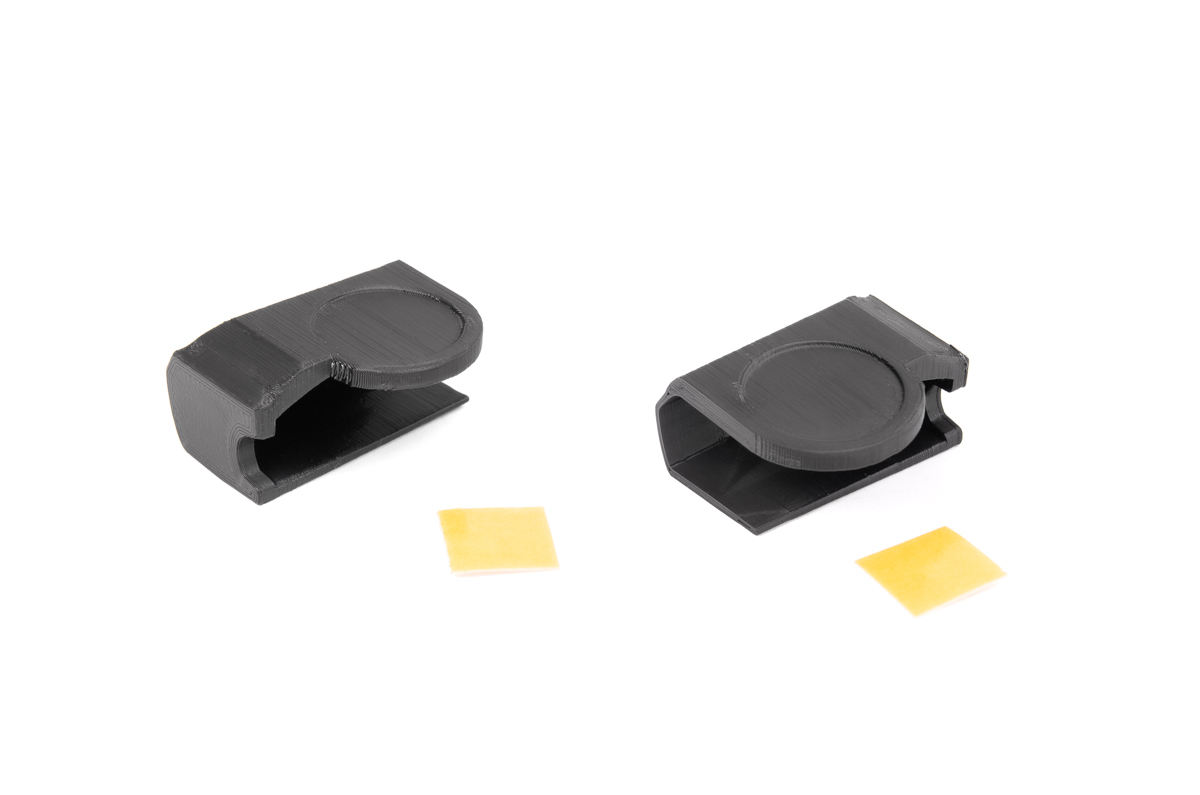

• zestaw tylko do obudowy dolnej (Palmrest)
• zestaw tylko do obudowy górnej (Klapa matrycy)
• dostępne są również zestawy w kolorze grafit/szary

Zestaw pozwala przeprowadzić naprawę w 30 sekund

• W KAŻDYM STADIUM USZKODZENIA - czyli już nawet po całkowitym oderwaniu zawiasów od klapy i ramki oraz popękaniu obudowy
• BEZ KLEJENIA
• NATYCHMIASTOWE przywrócenie klapy do naturalnej funkcjonalności - zamykanie, otwieranie

.

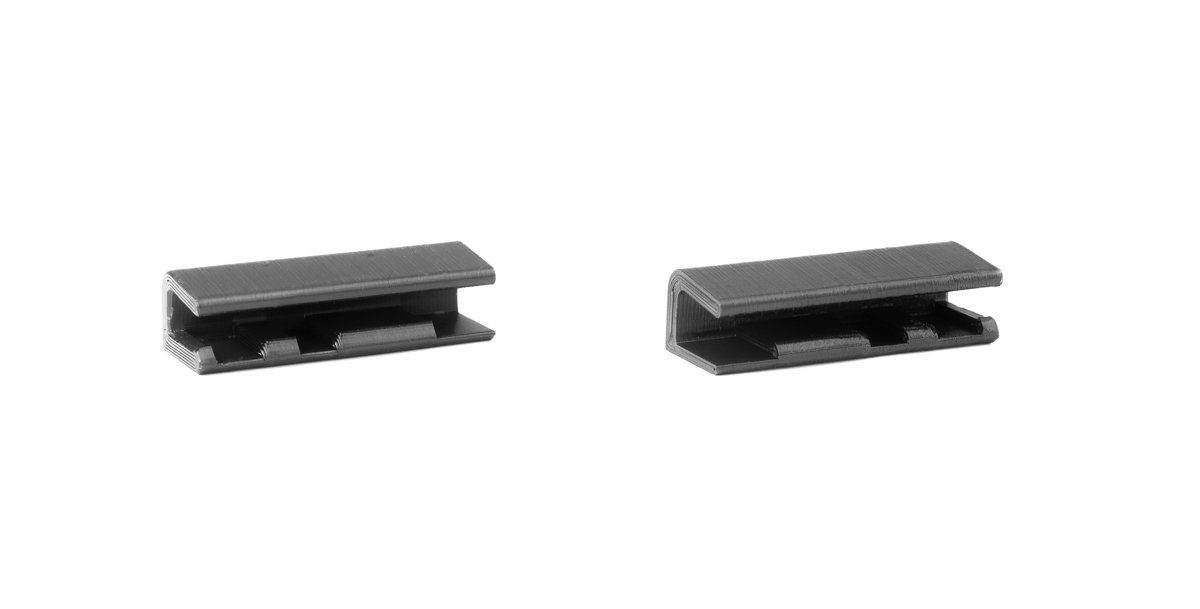

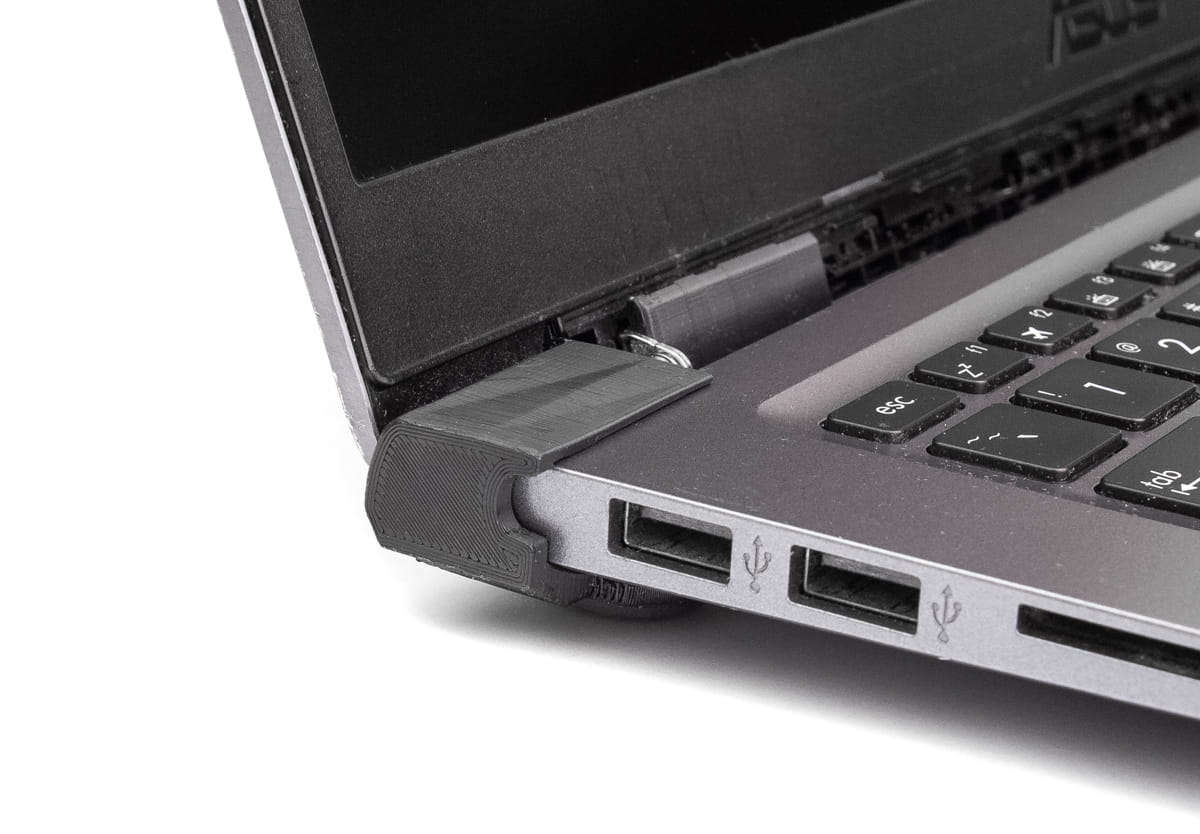

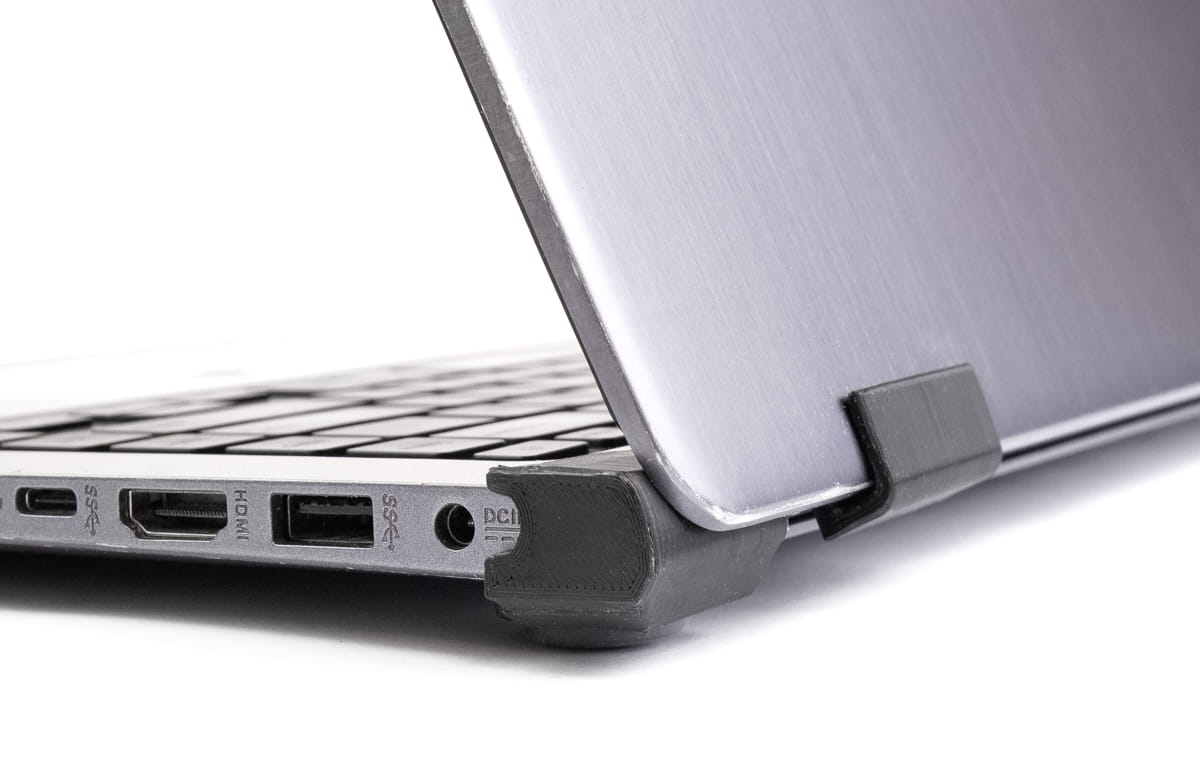

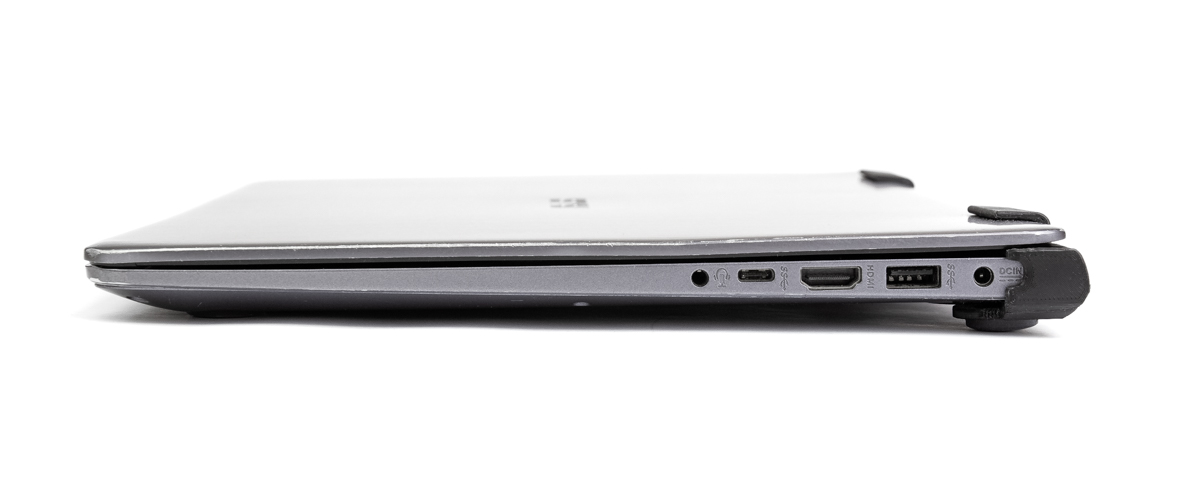

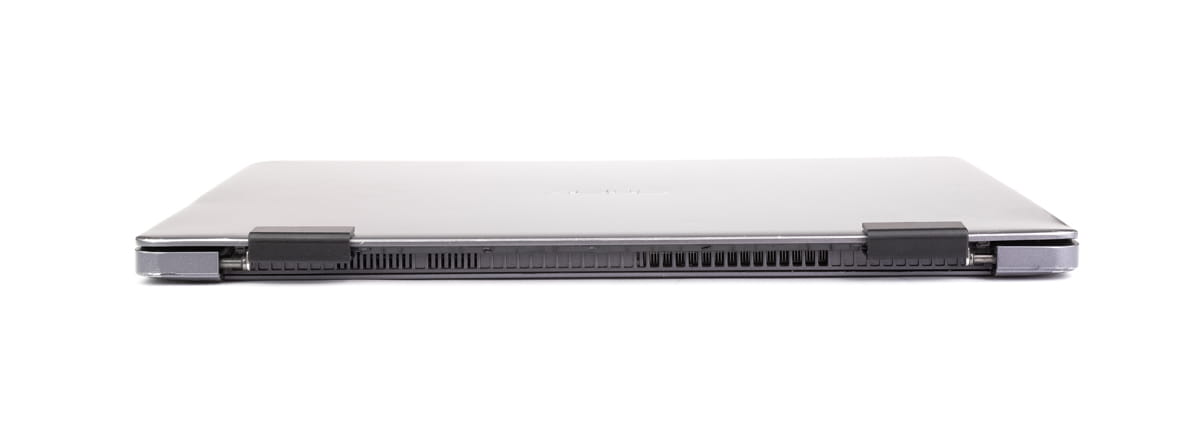

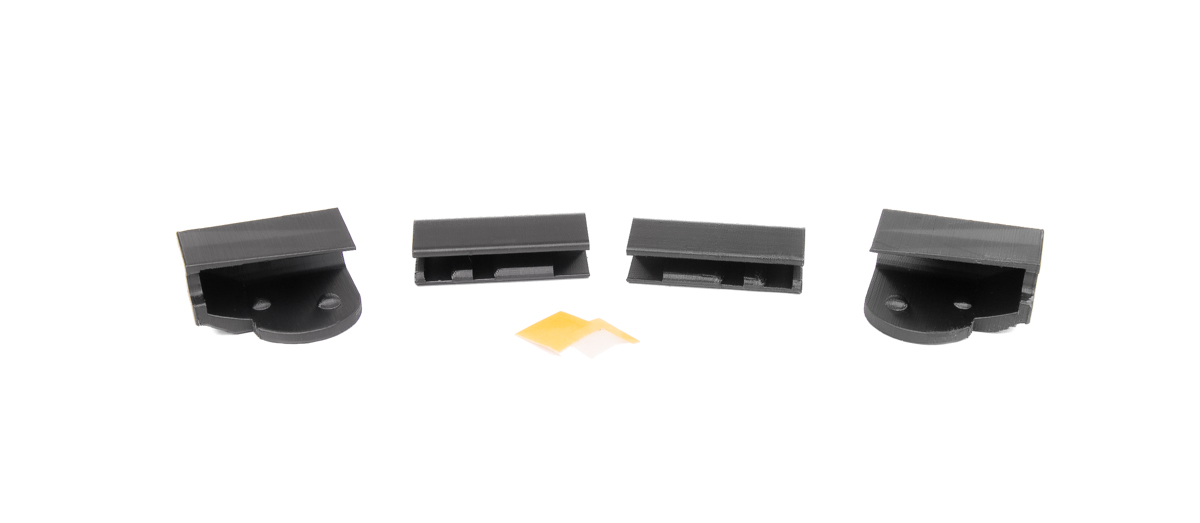

Zestaw składa się z dwóch zestawów ścisków/klipsów (Klipsy górne Lewy+Prawy oraz klipsy dolne Lewy+Prawy) zaprojektowanych specjalnie do laptopa ASUS S510U S15 S510UA S5100U X510U X510UA A510U

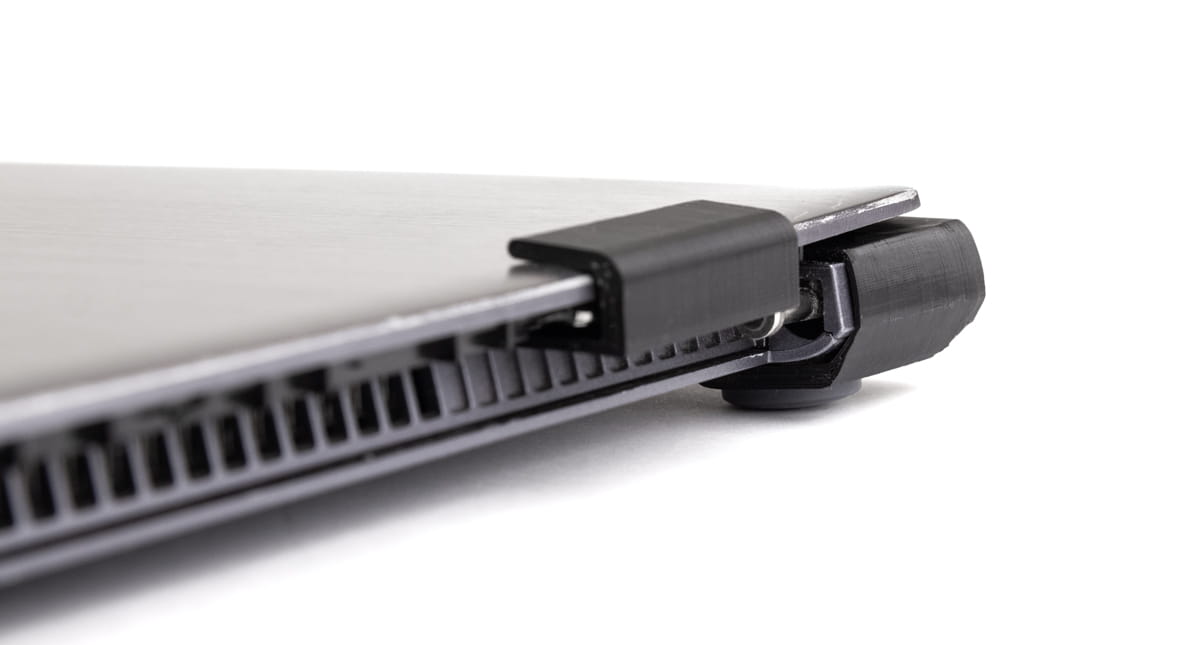

Klipsy są zrobione z bardzo wytrzymałego materiału i tak zaprojektowane że po założeniu wskakują w odpowiednie miejsca i same zabezpieczają się przed spadnięciem. Zatrzaskują się i nie ma możliwości spadnięcia.

Laptopa nie kleimy (klej i tak puści), nie przeprowadzamy żadnych innych napraw, zakładamy tylko specjalne klipsy i znów normalnie używamy laptopa.

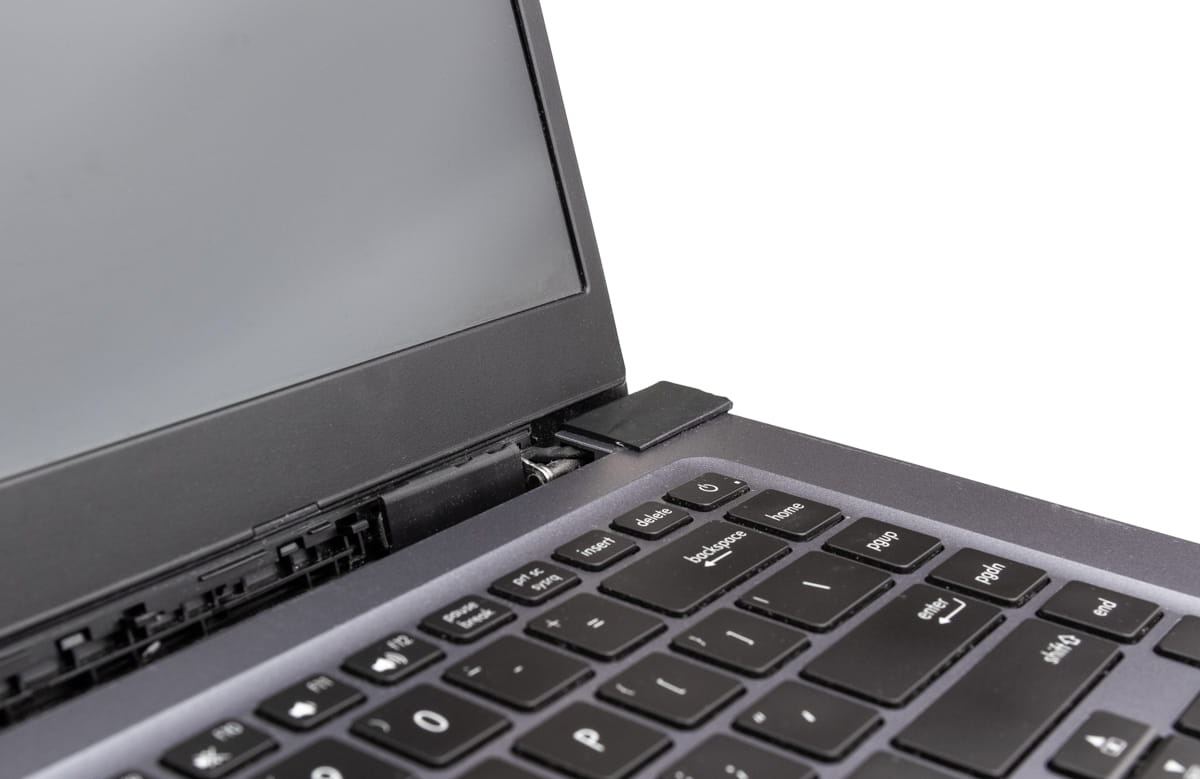

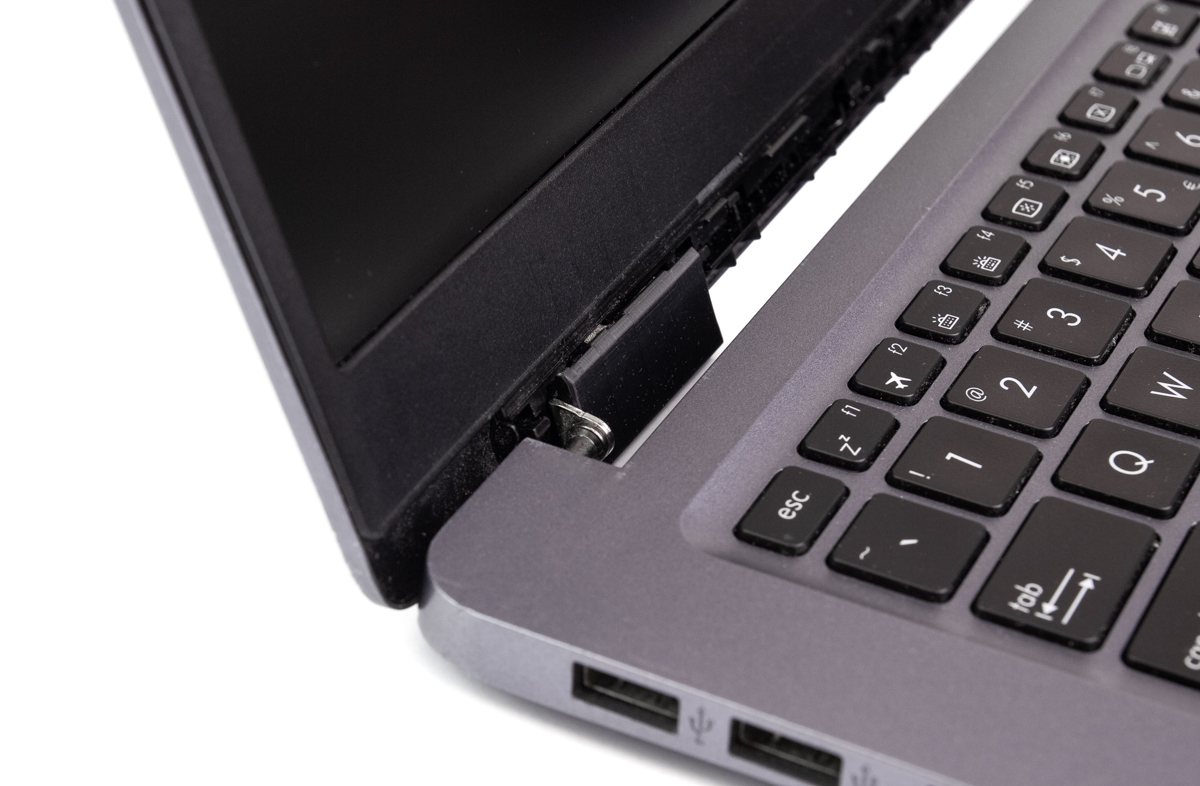

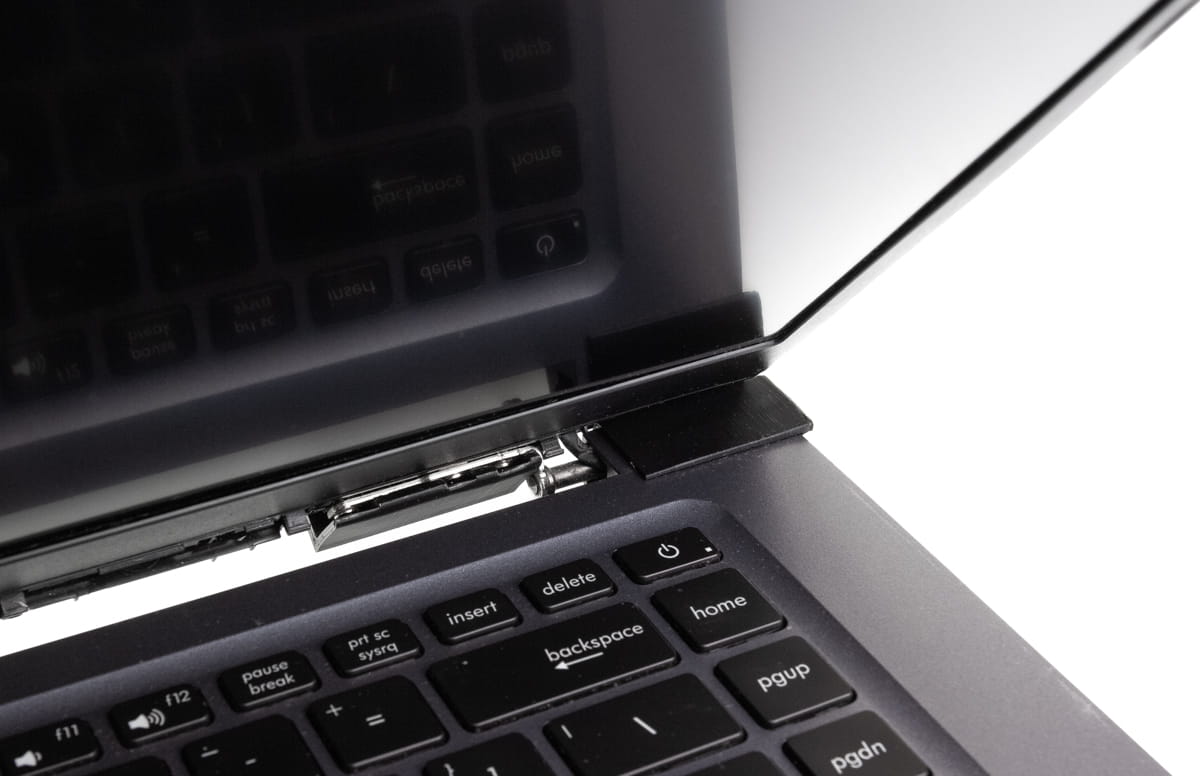

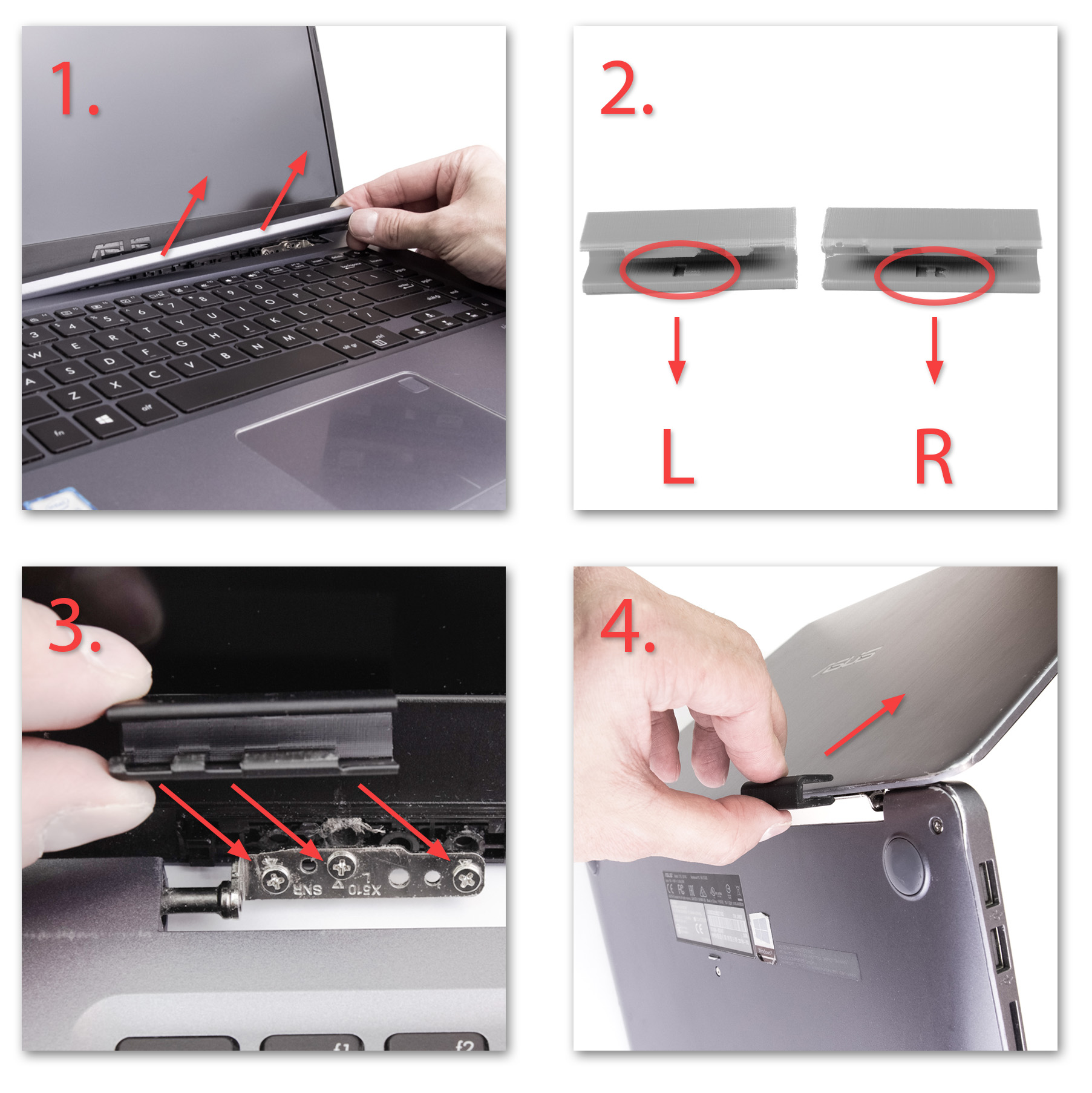

Montaż zestawu GÓRNEGO odbywa sie w nastepujących krokach:

1. przed montażem należy zdemontować maskownicę znajdującą się pod ramką matrycy (montowana na zatrzaskach)

2. klipsy są lewe i prawe (posiadają oznaczenia "L"/"R" na wewnętrznej stronie obudowy

3. klipsy posadają prowadnice w których powinny schować się śruby mocujące zawiasy

4. należy otworzyć klapę notebooka, tak aby był bostęp do jej dolnej krawędzi. Następnie nasunąć klips, zwracając uwagę na punkty 2. oraz 3.

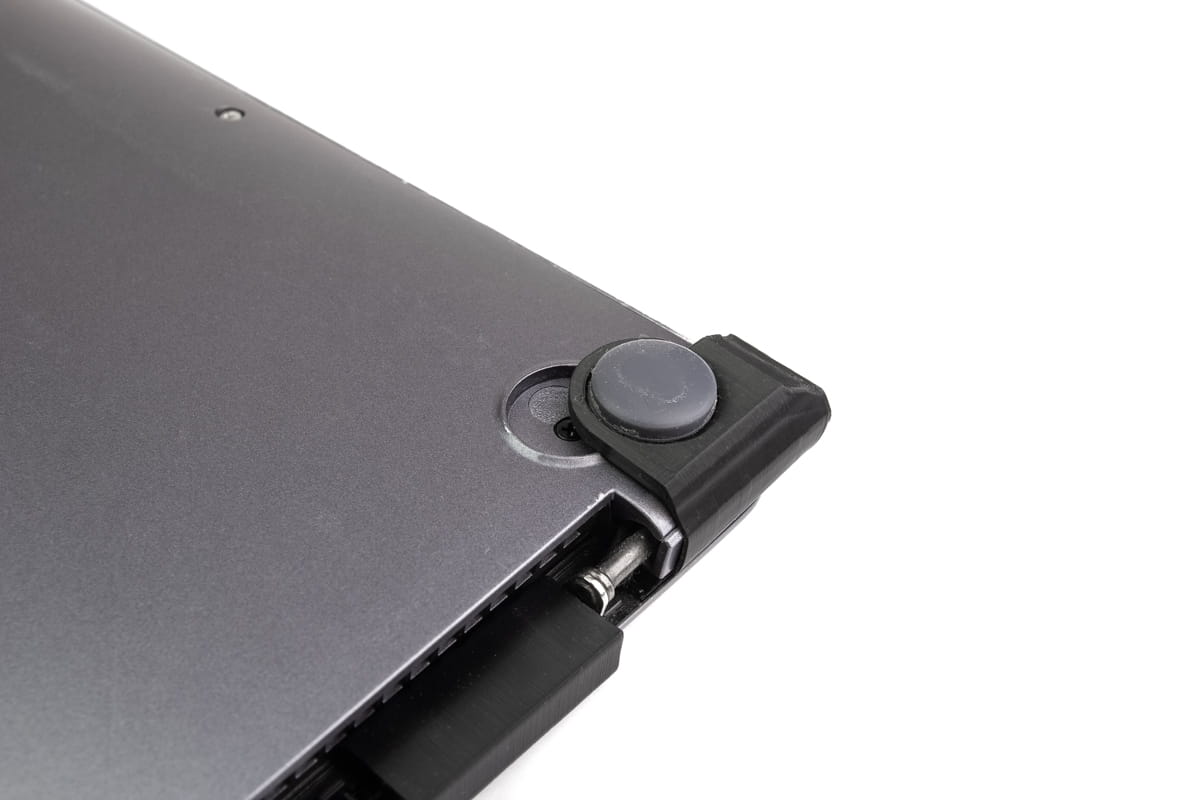

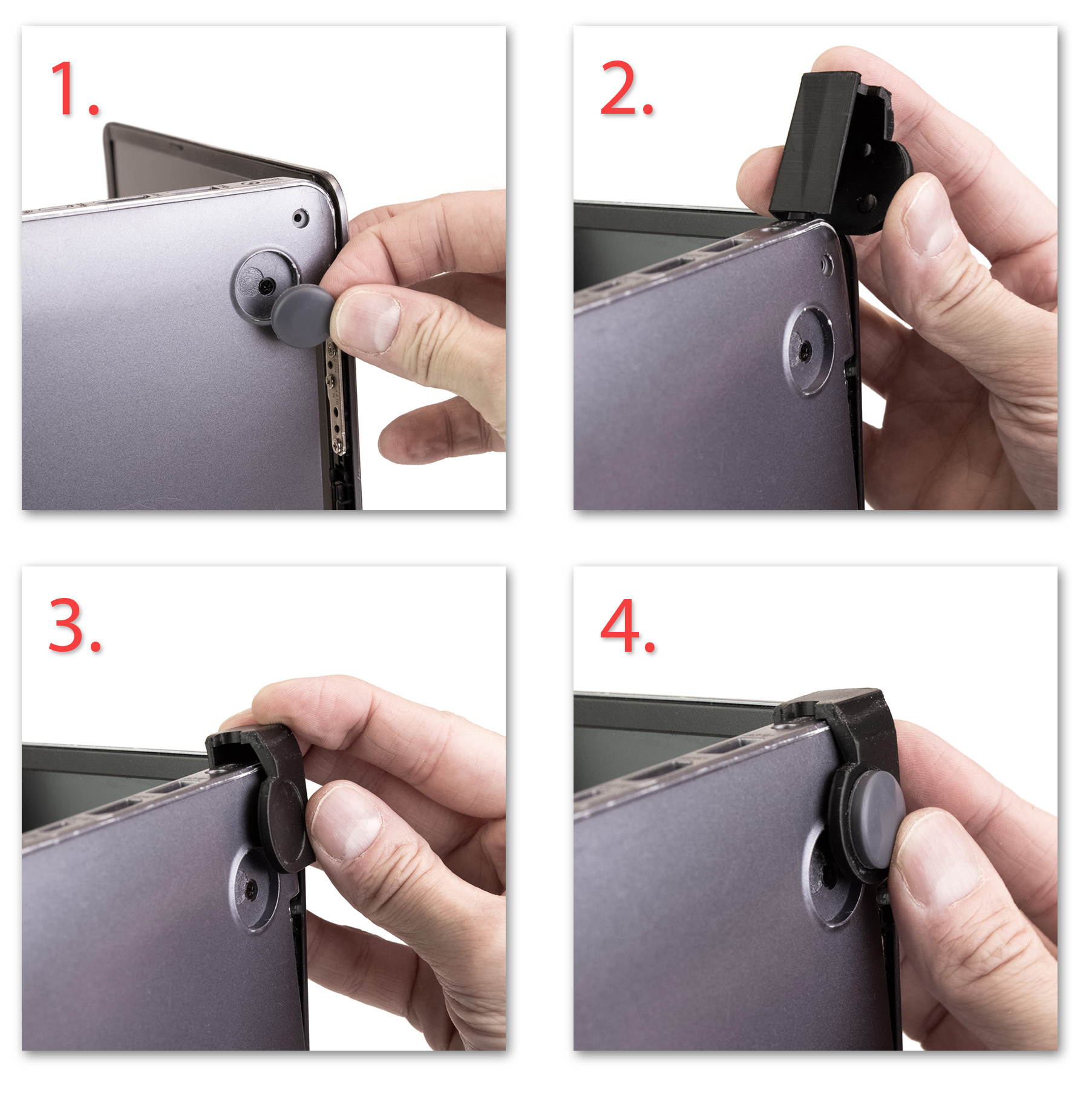

Montaż zestawu DOLNEGO odbywa sie w nastepujących krokach:

1. przed montażem należy zdjąć gumową nóżkę od spodniej strony obudowy

2. nałożyć klips na obudowę, zwracając uwagę na to, że klipsy są lewe i prawe (na zdjęciu pokazany jest montaż klipsa prawego)

3. dosunąć klips tak aby zatrzask znajdujący sie na jego wewnętrznej części zaskoczył w zagłębienie po gumowej nóżce.

4. za pomocą naklejek dwustronnych (dołączonych do zestawu) nakleić gumową nóżkę na odpowiednie miejsce na klipsie (okrągłe zagłębienie)
